眾所矚目ROG Maximus V Gene- 2012年第一季 ASUS Focus Group 紀實

接續前篇




終於到了最後的重頭戲,也是超頻玩家們最期待的產品 ROG

Republic Of Gamers Maximus V Series



主講的PM是美麗的Connie,相較於研討會的內容,這次的內容會比較偏向ROG背後的設計理念

01



ROG這次推出了兩張主機板,一張是MAXIMUS V FORMULA,一張則是MAXIMUS V GENE

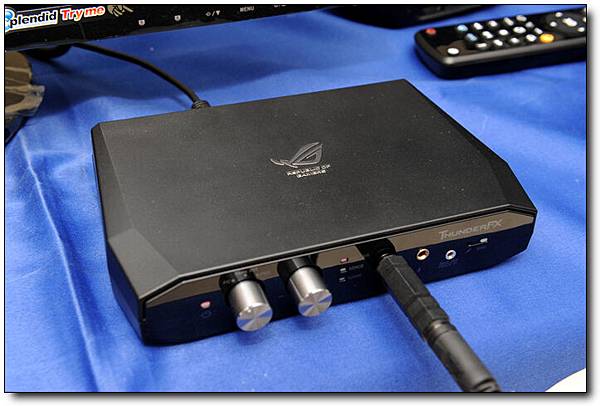

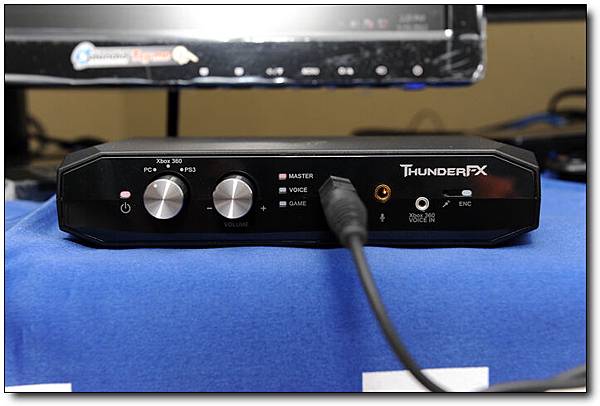

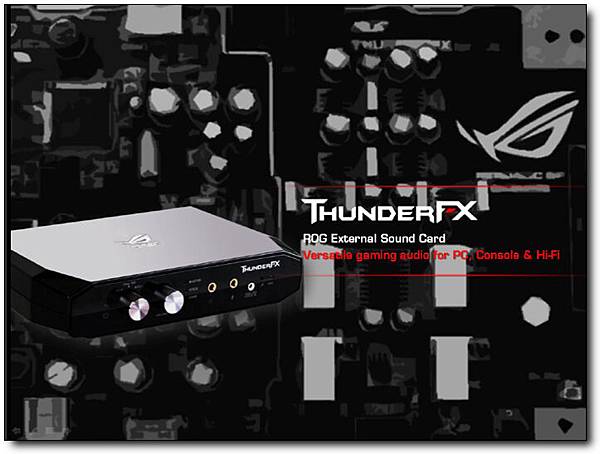

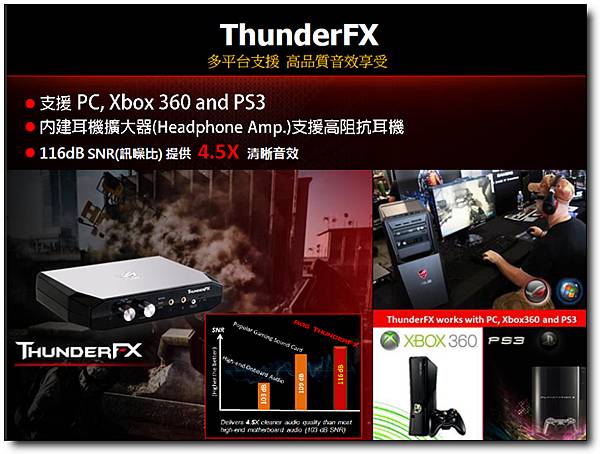

MAXIMUS V FORMULA則會推出兩個版本,一個是標準版本,另一個則會搭著外接式音效,這兩個版本會同時上市

02



新版BIOS的不同之處

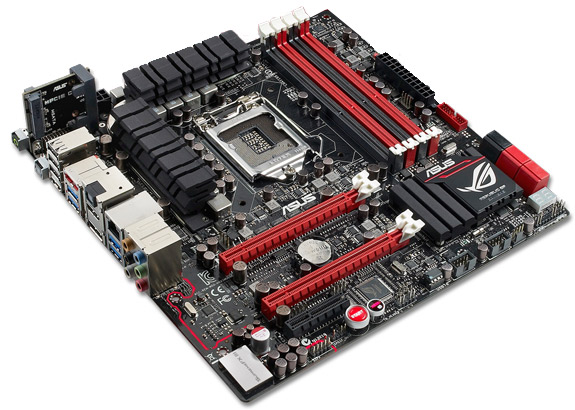

PR-ASUS-ROG-Maximus-V-GENE-Motherboard-with-Box



首先MAXIMUS V GENE是支援LN2的模式,只要用Jump就可以切換到LN2模式

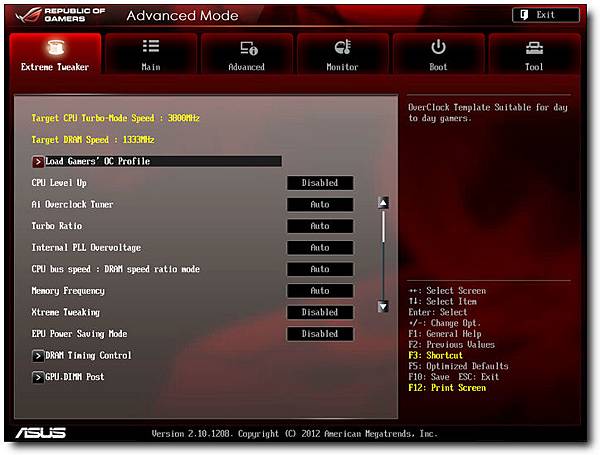

延續Rampage IV系列的設定,提供三個模式,一個是Gaming遊戲模式,另外兩個是LN2超頻模式給玩家使用

120313133141





各位應該也看過許多Z77的新聞,各家都說他們的Memory超頻性能非常好,的確! 我們測試後Z77普遍都很好超

03



ROG除了Memory超頻可以更高之外,我們更強調穩定性,以往各家都是用一組2*DIMM的方式測試

ROG則是使用4*DIMM的方式下去超頻測試,因此在線路上做了特別優化



以往使用直接讀取X.M.P.的方式,因為這次設計比較不同,所以也開了更多不同頻率的選項,最高可以支援到3000Mhz

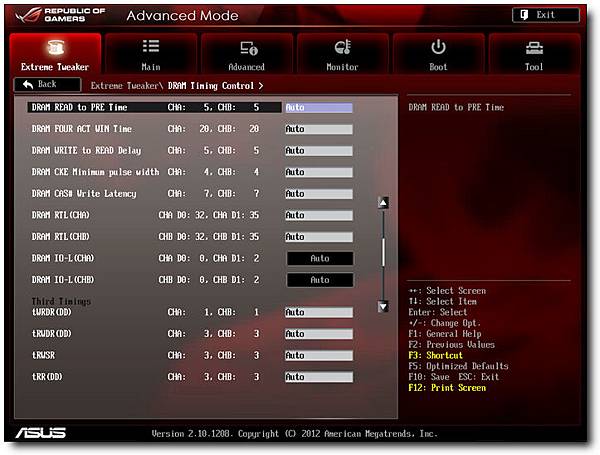

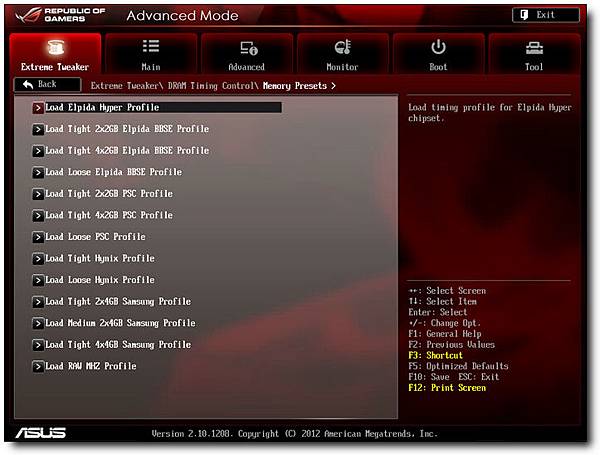

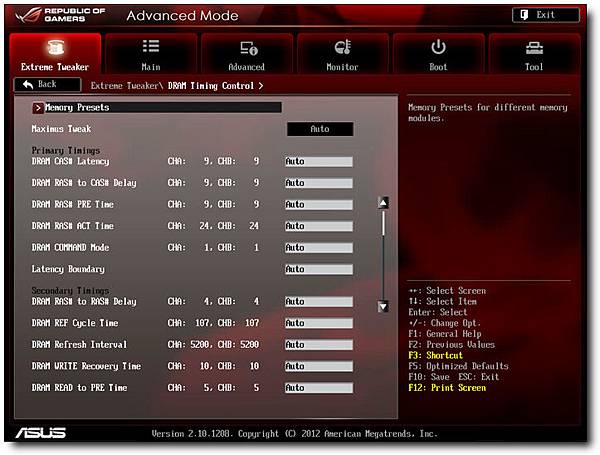

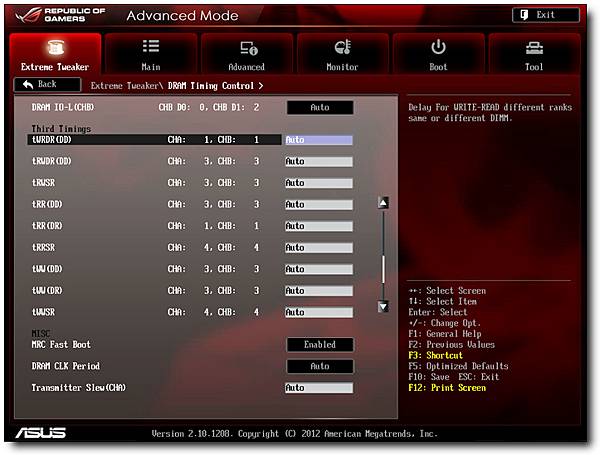

除此之外在Dram timing的部分,除了大家熟悉的Timing數值,我們的RD也去找了所有的記憶體,針對不同顆粒去創造了13組預設超頻檔案,讓所有玩家可以依照使用的顆粒去Load需要的超頻檔案

120313221408

120313133157

120313133224

120313133242

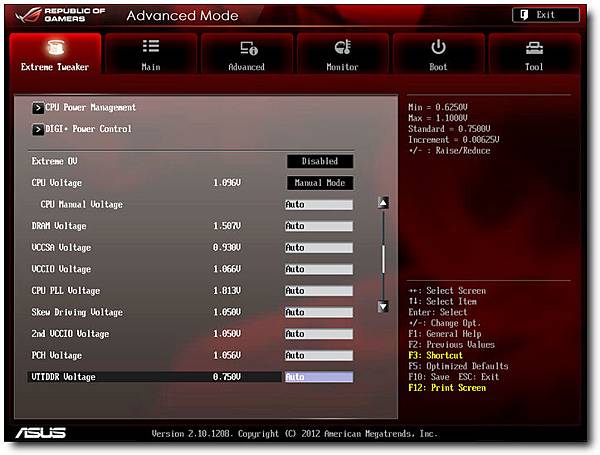

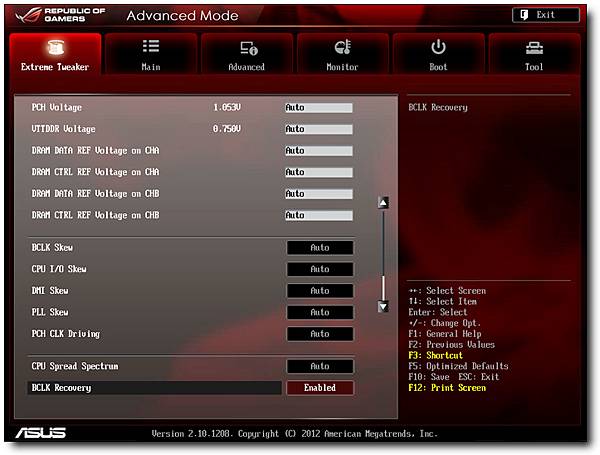

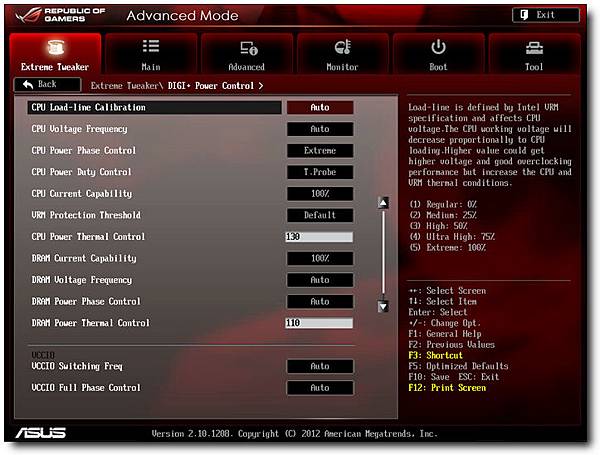

大家最關心的CPU 頻率超頻,電壓的選項比以往更多,例如2nd Vccio voltage

以往vccio voltage這個電壓是走同一個線路,但我們在這邊把他切割開來

因為有些元件使用這組電壓,但它不影響超頻效率,因此我們特別把它切開,其他微調的功能也加強了不少



120313133308

120313133338

120313133350








04

05

06

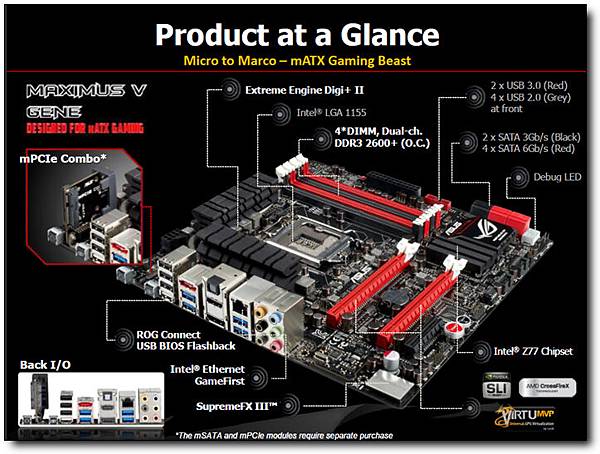

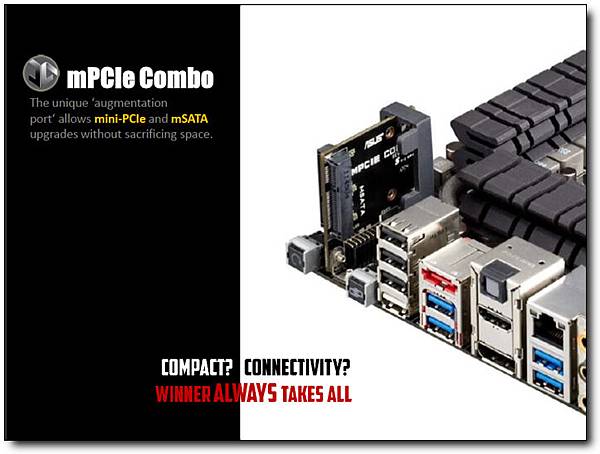

mPCIe Combo

在介紹這個之前,分享一些想法

目前在業界也看到其他板卡廠也導入mSATA這個接頭,但事情不是這麼簡單,並非加入mSATA給玩家就可以了

我們更注重的是效能、穩定以及使用者的彈性,友商的做法都是將mPCIe放在PCIe的位置,這位置接近顯卡,而顯示卡會產生許多廢熱,如果你裝上你的SSD,你的SSD很有可能會被顯卡的廢熱影響使用壽命,這不是我們樂見的



07

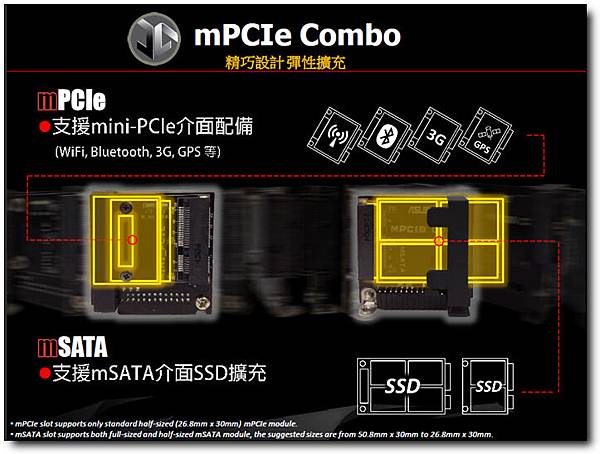

ROG的設計團隊花了許多時間討論,推出了mPCIe Combo這張複合卡,一卡雙面,具備了mSATA/mPCIe的雙介面

▼ mPCIe可接上許多支援的裝置,例如藍芽卡、WIFI、3.5G、GPS等裝置

08

將mPCIe Combo放在背板IO的位置,如此便不會受到廢熱的影響



mPCIe Combo上的兩組接頭是可以同時使用的,不用煩惱這兩組裝置互相佔頻寬,這兩組是分開不同的線路

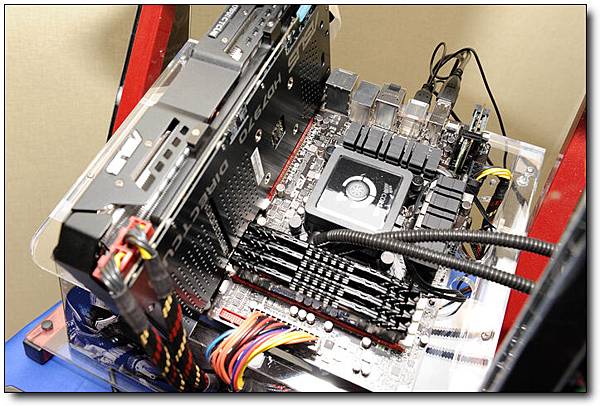

▼例如我們在現場這組DEMO的設備,就是使用mSATA SSD做為系統碟,這位置就不容易受到廢熱影響

DSC_9929



 ..................寫到這邊懶了,先這樣吧





09



10

11

12

13



14


DSC_9952

DSC_9953


15

16

17

18

19

20
